Thông tin chi tiết sản phẩm:
|
| Bước sóng trung tâm: | 1271, 1291, 1311 và 1331nm | Nhiệt độ: | 0 ° C ~ + 70 ° C |
|---|---|---|---|
| Khoảng cách truyền: | 2km | trọng lượng: | 0,06kg mỗi mảnh |
| Giao thức: | Tuân thủ QSFP28 MSA SFF-8665 | Sự bảo đảm: | 1 năm |
| kéo màu: | màu xanh lá | ||
| Làm nổi bật: | INNOLIGHT TR-FC13T-NAM,Mô-đun CWDM4 IR4 100G QSFP28,Mô-đun 1310m 2km 100G QSFP28 |
||
Mô-đun INNOLIGHT TR-FC13T-NAM 100Gb QSFP28 CWDM4 IR4 Bộ thu phát quang 1310m 2km
của InnolightTR-FC13T-NAM Tổng quan về bộ thu phát quang QSFP28 100G
Bộ thu phát 100G QSFP28 này có bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm là thành viên của lưới bước sóng CWDM được xác định trong ITU-T G.694.2.Nó chứa đầu nối LC song công cho giao diện quang và đầu nối 38 chân cho giao diện điện.Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, cáp quang đơn mode (SMF) phải được áp dụng trong mô-đun này.Máy chủ FEC được yêu cầu hỗ trợ truyền dẫn sợi quang lên tới 2km.
Sản phẩm này chuyển đổi dữ liệu đầu vào điện 100Gb/giây 4 kênh thành tín hiệu quang CWDM (ánh sáng), bằng mảng Laser phản hồi phân tán (DFB) 4 bước sóng được điều khiển.Ánh sáng được kết hợp bởi các bộ phận MUX dưới dạng dữ liệu 100Gb/s, truyền ra khỏi mô-đun máy phát từ SMF.Mô-đun máy thu chấp nhận đầu vào tín hiệu quang CWDM 100Gb/s và tách nó thành 4 kênh 25Gb/s riêng lẻ với bước sóng khác nhau.Mỗi bước sóng ánh sáng được thu thập bởi một đi-ốt quang riêng biệt, sau đó được xuất ra dưới dạng dữ liệu điện sau khi được khuếch đại bởi TIA và bộ khuếch đại bài.Hình 1 cho thấy sơ đồ khối chức năng của sản phẩm này.
Đặc trưng
• Tuân thủ QSFP28 MSA
• Thiết kế MUX/DEMUX 4 làn CWDM
• Hỗ trợ tốc độ bit tổng hợp 103,1Gb/s
• Thông số kỹ thuật 100G CWDM4 MSA Rev1.1
• Truyền dẫn lên đến 2km trên cáp quang đơn mode (SMF) với FEC
• Nhiệt độ vỏ hoạt động: 0 đến 70oC
• Giao diện điện 4x25G (OIF CEI-28G-VSR)
• Công suất tiêu thụ tối đa 3.5W
• Đầu nối song công LC
• Tuân thủ RoHS
Các ứng dụng
• Kết nối trung tâm dữ liệu
• Ethernet 100G
• Kết nối liên kết giữa QDR và DDR Infiniband
• Mạng doanh nghiệp
Các thông số của Bộ thu phát quang Intel QSFP28 100G:
| Loại sợi | Sợi quang đơn mode OS2 |
| Kết nối | LCđầu nối song công |
| Bước sóng truyền và nhận (nm) | 1271, 1291, 1311 và 1331bước sóng |
| Màu thẻ kéo | màu xanh lá |
| Năng lượng TX | -6,5 đến 2,5dBm |
| độ nhạy Rx | -10dBm |
| Sự tiêu thụ năng lượng | 3,5W |
| kích thước | (C x R x S)13,5 x 18,4 x 72,4 mm |

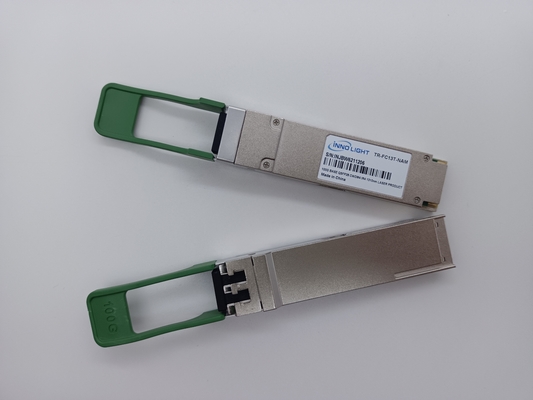

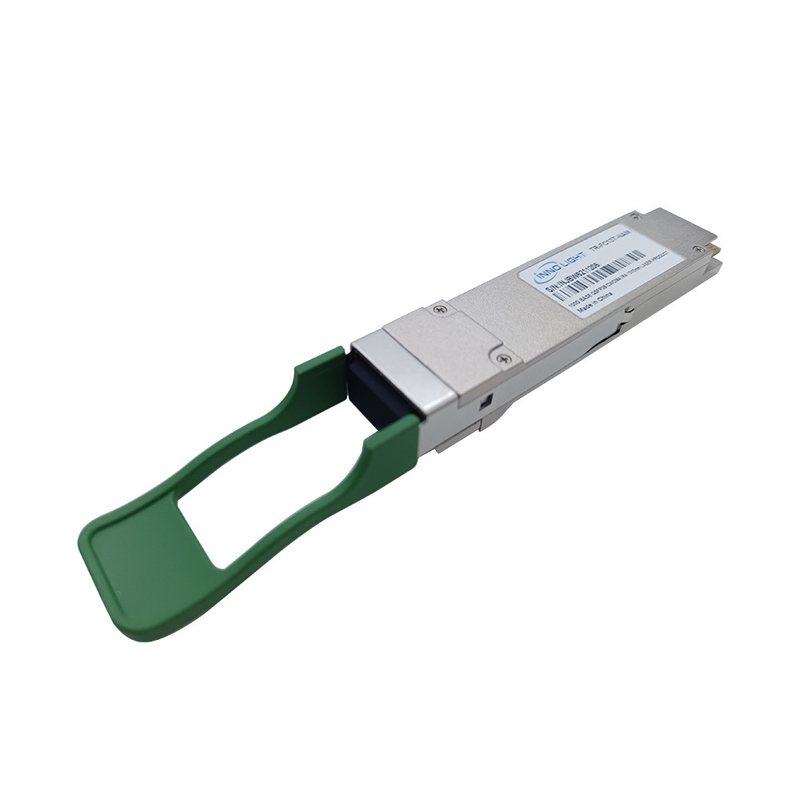

Ảnh choQSFP28 100G của Innolight TR-FC13T-NAMmáy thu phát
Câu hỏi thường gặp
Q1.Các mô-đun thu phát của bạn có tương thích với bất kỳ thương hiệu nào không?
A1: Có, Tất cả các thương hiệu SFP của Topstar tương thích như sau: Nortel, Juniper, Alcatel-lucent, FOUNDRY,
VÔ CÙNG, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, D-Link, Feixun... vân vân
Q2.Làm thế nào để công ty của bạn làm liên quan đến kiểm soát chất lượng?
A2: Mỗi quang đơn lẻ được thử nghiệm riêng lẻ trong trung tâm thử nghiệm của chúng tôi và cũng được thử nghiệm về khả năng tương thích trên nhiều nhãn hiệu thiết bị mạng khác nhau
Q3.các điều khoản thương mại là gì?
A3: Thời gian giao hàng: quang học phổ biến nhất trong kho, sẵn sàng vận chuyển.một số quang học chuyên dụng và có giá trị cao hơn có thời gian thực hiện ngắn.
Thời hạn thanh toán: Công Đoàn Phương Tây, T/T, ký quỹ Aliexpress, tiền gram, thanh toán tiền mặt
Bảo hành: 3 năm
Q4.Phạm vi nhiệt độ hoạt động của mô-đun quang là gì?
A4: Phạm vi nhiệt độ thương mại (COM): 0 đến 70°C(32 đến 158°F)
Phạm vi nhiệt độ mở rộng (EXT): -5 đến 85°C(23 đến 185°F)
Phạm vi nhiệt độ công nghiệp (IND)::-40 đến 85°C(-40 đến 185°F)
Phạm vi nhiệt độ bảo quản: -40 đến +85°C(-40 đến 185°F)
Chúng tôi có thể cung cấp theo yêu cầu của bạn.
