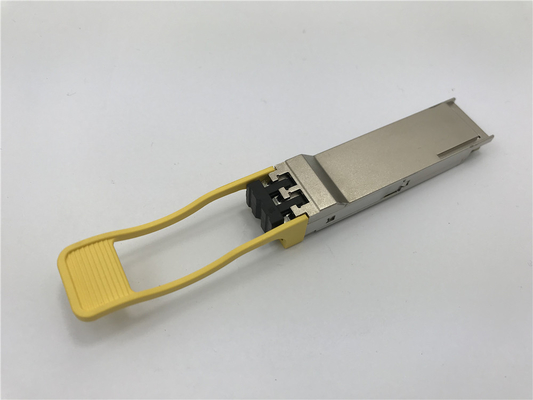

Mô-đun 2KM SMF 100G QSFP28 tương thích với Arista XVR-10163-20 QSFP-100G-CWDM4

Trong Data Center, mạng 100G Interconnect đang mở rộng nhanh chóng về quy mô thị trường.Loại phổ biến của mô-đun 100G QSFP28 bao gồm QSFP28 SR4, QSFP28 LR4, QSFP28 PSM4, QSFP28 CWDM4 (FR4 / IR4) và QSFP28 PLR4.QSFP28 SR4 chỉ cung cấp liên kết cáp quang lên đến 100 mét qua MTP / MPO MMF, chỉ phù hợp với ứng dụng In Rack hoặc trên Rack giữa Server-TOR và LEAF.Đối với trong tòa nhà, xuyên qua tòa nhà hoặc khuôn viên, vượt quá 100 mét, cần phải có bốn bộ thu phát chế độ đơn khác.Bên trong chúng, QSFP28 LR4 và QSFP28 PLR4 cung cấp đường truyền lên đến 10km cho kết nối đường dài của trung tâm dữ liệu quy mô siêu lớn (SPINE-CORE, CORE-METRO, CORE-EDGE) khi QSFP28 CWDM4 và QSFP28 PSM4 cung cấp đường truyền lên đến 2km là giải pháp chi phí thấp cho các kịch bản truyền dẫn khoảng cách trung gian của trung tâm dữ liệu vừa và nhỏ (500 mét đến 2km) cho (LEAF-SPINE, SPINE-CORE).

Đối với hầu hết các kết nối nội bộ trung tâm dữ liệu (LEAF-SPINE-CORE), kết nối trung gian từ 500m đến 2km có mức độ phổ biến cao nhất, tạo ra nhu cầu lớn về bộ thu phát QSFP28 CWDM4.Doanh nghiệp thích QSFP28 CWDM4 hơn là QSFP28 PSM4 vì CWDM4 mux / demux 8 làn quang thành kênh hai chiều và sử dụng hệ thống cáp LC 2 lõi hơn là PSM4 sử dụng 8 làn quang song song và hệ thống cáp MTP / MPO 8 lõi, tiết kiệm chi phí lớn cho cáp quang khi các thành phần CWDM4 có lợi thế về chi phí trên giải pháp PSM4 cho đường truyền hơn 500m.

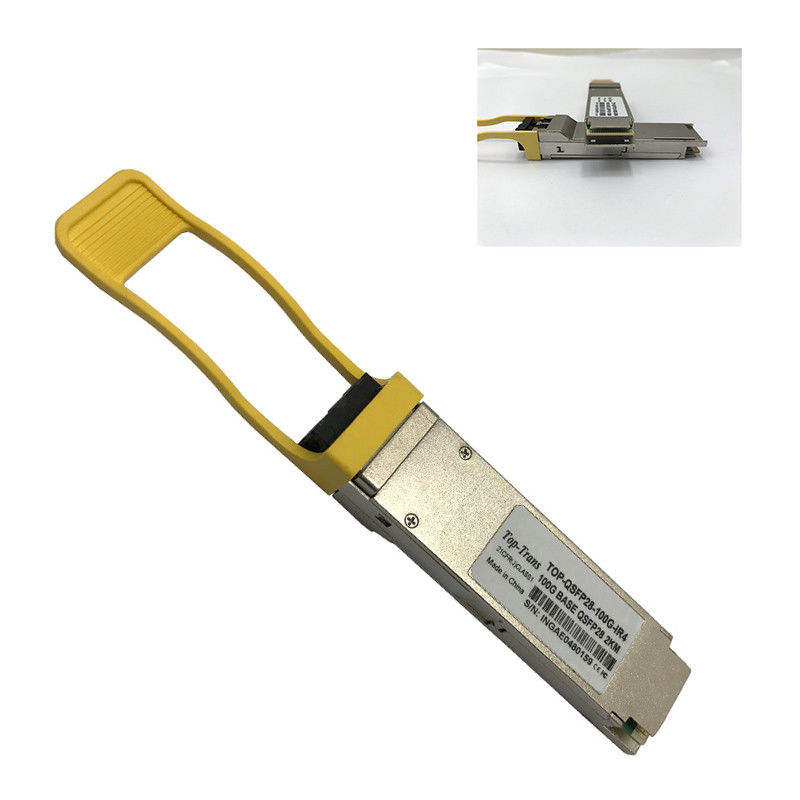

Mô-đun Top-Trans QSFP28 100G được thiết kế cho 100GBASE và cấu trúc lưu trữ Infiniband.Mô-đun QSFP28 CWDM4 này sử dụng bộ phát CWDM DFB và bộ thu PIN để tạo kết nối 100Gigabit thông qua liên kết cáp quang lên đến 2KM trong OS2 SMF.Mô-đun QSFP28 này có đầu nối song công LC có thể tương tác với mô-đun QSFP28 tuân thủ MSA khác bằng cách kết nối trực tiếp hoặc mô-đun MSA SFP28 CWDM (1271, 1291, 1311, 1331nm) bằng Thiết bị CWDM MUX / DEMUX.Mô-đun QSFP28 này hoàn toàn tuân thủ MSA và có DOM / DDM trực tuyến để theo dõi trạng thái hoạt động.Mô-đun QSFP28 này có thể được lập trình với khả năng tương thích với các cổng QSFP28 của Mạng Arista.

• QSFP28 MSA tuân thủ

• 4 làn đường CWDM Thiết kế MUX / DEMUX

• Hỗ trợ tốc độ bit tổng hợp 103,1Gb / s

• Thông số kỹ thuật 100G CWDM4 MSA Rev1.1

• Truyền lên đến 2km trên sợi quang đơn mode (SMF) với FEC

• Nhiệt độ trường hợp hoạt động: 0 đến 70oC

• Giao diện điện 4x25G (OIF CEI-28G-VSR)

• Công suất tiêu thụ tối đa 3,5W

• Đầu nối song công LC

• Tuân thủ RoHS

Nền tảng tương thích

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Thông số

Câu hỏi thường gặp

• Tôi có thể sử dụng mô-đun QSFP28 của bạn với quang học QSFP-100G-CWDM4 nguyên bản của Arista không?

Có, nó có thể tương thích với hệ thống quang học của Arista

• Điều khoản bảo hành quang học của bạn là gì?

1 năm thay thế miễn phí, 3 năm sửa chữa miễn phí cho các lỗi phần cứng không phải do con người tạo ra

• Điều gì sẽ xảy ra nếu tôi thấy quang học của bạn không phù hợp với liên kết cáp quang của chúng tôi, xảy ra mất tín hiệu nghiêm trọng?

Quang học của chúng tôi được sản xuất bằng cách sử dụng các thành phần mới thông qua kiểm soát QC nghiêm ngặt đối với kiểm tra thông số và hiệu suất thông qua máy dò lỗi và sơ đồ mắt.Tỷ lệ trên 99,9%.Nếu bất kỳ lỗi chất lượng nào xảy ra trong phạm vi bảo hành, chúng tôi sẽ sắp xếp dịch vụ thay thế / sửa chữa ngay lập tức
