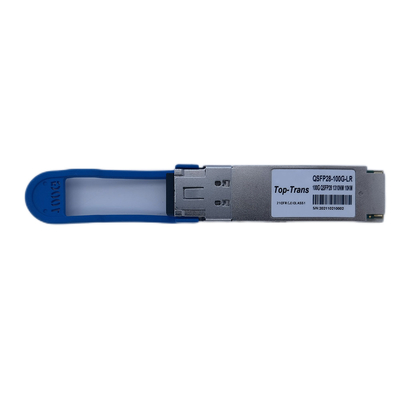

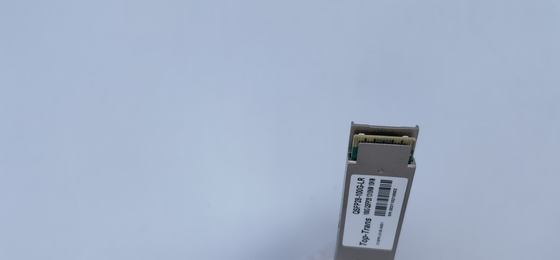

Arista QSFP28 100G PAM4 Quang học Lambda đơn 10KM SMF LC song công QSFP-100G-LR1

100G Single Lambda là công nghệ mới được phát triển cho quang học QSFP28 100G bởi nhóm MSA, được thiết kế để cắt giảm chi phí vận hành cao cho các nhà khai thác sử dụng 100G SR4, LR4, CWDM4 và PSM4 hiện có.Lambda đơn 100G sử dụng phương pháp điều chế quang PAM4 để ghép tín hiệu điện tử 4*25G NRZ thành laser lambda đơn 1*100G PAM4 với chip DSP hộp số.Việc điều chế lambda PAM4 đơn giản hóa đáng kể độ phức tạp của mux/demux và tích hợp bốn tín hiệu 25G vào liên kết 100G, đồng thời cắt giảm các thành phần quang học tốn kém.

Quang học Lambda 100G sử dụng bước sóng đơn 1310nm và điều chế PAM4 50GBaud, do đó cho phép tương thích với cùng quang học QSFP-DD 400G.Chẳng hạn như, Quang học QSFP-DD PLR4 sử dụng 4 liên kết song song tín hiệu quang 1310NM 100G PAM4 50GBaud, có thể liên kết với bốn Quang học lambda QSFP28 100G đơn 100G-LR với cáp Breakout và mang lại sự chuyển tiếp suôn sẻ từ 100G sang 400G.

Bộ thu phát QSFP28 100G LR1 tương thích với Arista có thể được cắm vào bất kỳ cổng QSFP Arista 100G nào.Giao diện đầu nối điện là 4 * 25G NRZ, giống như tất cả các mô-đun QSFP28 100G cũ hiện có.Tuy nhiên, không giống như tín hiệu quang 100G LR4 mux/demux 4 * 25G NRZ thành một sợi, Bộ thu phát QSFP28 100G LR1 sử dụng chip hộp số để chuyển đổi tín hiệu điện 4 * 25G NRZ thành tín hiệu quang 1 * 100G PAM4 và ghép thành tín hiệu quang đơn bước sóng laser (hoặc "lambda") để truyền.Do cách điều chế quang học khác nhau, mô-đun QSFP28 100G LR1 sẽ không tương tác với mô-đun 100G LR4 cũ.

Quang học Top-Trans QSFP28 100G PAM4 LR1 sử dụng tín hiệu lambda đơn 50GBaud trên bước sóng trung tâm 1310nm và hỗ trợ độ dài liên kết lên tới 10km thông qua sợi quang chế độ đơn G.652.Quang học Top-Trans QSFP28 100G PAM4 LR1 sử dụng điều chế quang PAM4 và FEC, đồng thời hoàn toàn tuân thủ MSA QSFP28 100GBASE-LR Single Lambda.Quang học QSFP28 100G PAM4 LR1 có thể mở rộng liên kết sợi quang để kết nối cơ sở hạ tầng lân cận trong phạm vi 10km và lý tưởng cho việc kết nối giữa cột sống với lõi hoặc cột sống/cột sống hoặc DCI, v.v. cho mạng trung tâm dữ liệu và khuôn viên trường.

Các tính năng chính của QSFP28

• Tuân thủ QSFP28 MSA

• Hỗ trợ TỐC ĐỘ Baud 53.125Gbps

• 100G Lambda 100GBASE-LR

• Truyền lên tới 10 km trên cáp quang chế độ đơn (SMF) với FEC

• Nhiệt độ trường hợp vận hành:0 - 70oC

• Điều chế PAM4, tín hiệu điện 4x25G PAM4 tới Laser 1x100G PAM4

• Nguồn điện đơn +3,3V, Công suất tiêu thụ tối đa 4,5W

• Nhiệt độ trường hợp hoạt động: 0 ~ 70C

• Tuân thủ RoHS

• Kết nối với Quang học 400GBASE-PLR4 PAM4 qua Cáp đột phá MTP/MPO

​

Ứng dụngCỦA QSFP28

• Ethernet 100GBASE-LR​

• 400GBASE-PLR4 đến 4 song song 100GBASE-LR

​

​Nền tảng tương thíchCỦA QSFP28

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Thông sốCỦA QSFP28

Câu hỏi thường gặpCỦA QSFP28

• Chúng tôi cần chia cổng từ 400G thành 4x100G Bạn có thể cung cấp những gì?

​

Đối với 400G đến 4 * 100G, chúng tôi cung cấp độ dài liên kết sợi đột phá cho DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 với 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 với 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 với 4 * QSFP28-100G-DR1

Thông qua 8 lõi MTP/MPO tới 4 trong số 2 lõi Cáp đột phá song công LC

• Tôi có thể sử dụng mô-đun QSFP28 của bạn trong thiết bị chuyển mạch Huawei CE16800 không?

​
Có, khả năng tương thích với Huawei là nhu cầu phổ biến nhất của các khách hàng trước đây của chúng tôi.
Quang học của chúng tôi sẽ đảm bảo hoạt động trên các thiết bị chuyển mạch Huawei Cloud Engine.

​

• Quang học của bạn có thể tương tác với QSFP28 LR4 không?

​

Không, cách điều chế quang của chúng khác nhau, khi LR4 sử dụng 4 * 25G NRZ nhưng LR1 này sử dụng 1 * 100G PAM4

• Điều gì sẽ xảy ra nếu tôi nhận thấy hệ thống quang học của bạn không đáp ứng được liên kết cáp quang của chúng tôi, xảy ra hiện tượng mất tín hiệu nghiêm trọng?

​

Quang học của chúng tôi được sản xuất bằng cách sử dụng các thành phần mới thông qua kiểm soát QC nghiêm ngặt đối với kiểm tra thông số và hiệu suất, trên bộ phát hiện lỗi và sơ đồ mắt.Tỷ lệ đạt tiêu chuẩn trên 99,9%

Nếu có bất kỳ lỗi chất lượng nào xảy ra trong thời gian bảo hành, chúng tôi sẽ sắp xếp dịch vụ thay thế/sửa chữa ngay lập tức
