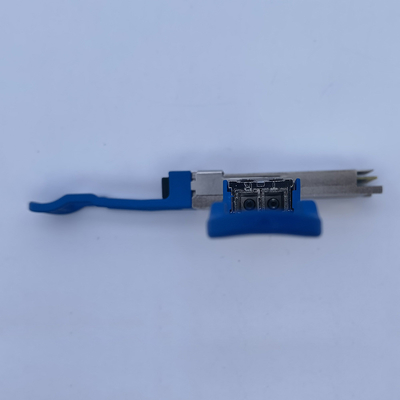

Bộ thu phát Arista QSFP28 100G PAM4 Single Lambda 2KM SMF QSFP-100G-FR

Thông qua ảo hóa mạng, nhiều doanh nghiệp hơn đặt ứng dụng gốc đám mây trên các máy chủ của Cụm đám mây để có khả năng mở rộng hệ thống tốt hơn, đầu tư ít chi phí hơn và bảo trì đơn giản hơn.Các dịch vụ phân tán trên đám mây thúc đẩy nhu cầu di chuyển dữ liệu nhiều hơn trên các cụm máy chủ và tạo ra lưu lượng truy cập đông tây bùng nổ.Để tạo điều kiện thuận lợi cho việc phân phối Đám mây, mạng trung tâm dữ liệu đơn giản hóa mạng 3 Bậc thành mạng Spine-Leaf và phát triển băng thông từ 10G thành 25G / 100G thậm chí 400GBASE ở góc.

Mạng 400GBASE thế hệ tiếp theo đáp ứng nhu cầu mạng mạnh mẽ bằng cách

• Phân tích dữ liệu lớn và máy học AI

• Các máy chủ đa nền tảng có hiệu suất cao và nhiều CPU / GPU I / O hơn

• Tăng tốc mạng bằng DPU & NIC thông minh cho HPC mật độ cao

• Kiến trúc mạng lưu trữ mới nhất dựa trên phương tiện lưu trữ NVMe

• Tiêu thụ điện năng nghiêm trọng và kiến ​​trúc đơn giản hóa

Để mở rộng từ 100GBASE thành 400GBASE, QSFP28 100G PAM4 DR1 / FR1 Single Lambda quang học được thiết kế để thay thế quang 100G AOC / SR4 / PSM4 trước đây trong lớp TOR to Leaf.QSFP28 100G PAM4 DR1 / FR1 cung cấp băng thông cao 100GBASE để truy cập máy chủ và các liên kết lên song song với 400GBASE PAM4 DR4 / FR4 bằng cách sử dụng cáp đột phá MTP đến 4 LC.

Bộ thu phát QSFP28 100G FR1 tương thích của Arista có thể được cắm vào bất kỳ cổng nào của Arista 100G QSFP và tương thích với nền tảng công tắc trung tâm dữ liệu lá / cột sống của Arista 7388X5 & 7368x4.Giao diện đầu nối điện là 4 * 25G NRZ, giống như tất cả các mô-đun QSFP28 100G kế thừa hiện có.Tuy nhiên, không giống như 100G CWDM4, tín hiệu quang mux / demux 4 * 25G NRZ thành một sợi, Bộ thu phát QSFP28 100G FR1 sử dụng chip hộp số để chuyển đổi tín hiệu điện 4 * 25G NRZ thành tín hiệu quang 1 * 100G PAM4 và ghép nối vào tia laser bước sóng đơn (hoặc "lambda") để truyền.Do điều chế quang học khác nhau, các mô-đun QSFP28 100G FR1 sẽ không tương thích với mô-đun 100G CWDM4 lite cũ.

Quang học Top-Trans QSFP28 100G PAM4 FR1 sử dụng tín hiệu lambda đơn 50GBaud trên bước sóng trung tâm 1310nm và hỗ trợ độ dài liên kết lên đến 2km thông qua sợi quang đơn mode G.652.Quang học Top-Trans QSFP28 100G PAM4 FR1 sử dụng điều chế quang PAM4 và FEC và hoàn toàn phù hợp với MSA QSFP28 100GBASE-FR.

Các tính năng chính

• Tuân thủ QSFP28 MSA

• Hỗ trợ 53.125Gbps Baud RATE

• 100G Lambda 100GBASE-FR

• Truyền lên đến 2km trên sợi quang đơn mode (SMF) với FEC

• Nhiệt độ trường hợp hoạt động:0 - 70 ℃

• Điều chế PAM4, tín hiệu điện 4x25G PAM4 đến Laser PAM4 1x100G

• Nguồn điện đơn + 3.3V, công suất tiêu thụ tối đa 4.5W

• Nhiệt độ trường hợp hoạt động: 0 ~ 70C

• Tuân thủ RoHS

• Kết nối với Quang học PAM4 400GBASE-FR4 qua Cáp đột phá MTP / MPO

Đăng kí

• 100GBASE-FR Ethernet

• 400GBASE-FR4 đến 4 song song 100GBASE-FR

Nền tảng tương thích

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Thông số

Câu hỏi thường gặp

• Chúng tôi cần chia cổng từ 400G thành 4x100G Bạn có thể cung cấp gì?

Đối với 400G đến 4 * 100G, chúng tôi cung cấp độ dài liên kết sợi đột phá cho DR-500M, FR-2KM

QSFPDD-400G-DR4 với 4 * QSFP28-100G-DR1

QSFPDD-400G-FR4 với 4 * QSFP28-100G-FR1

Qua 8 lõi MTP / MPO đến 4 trong số 2 lõi Cáp đột phá song công LC

• Tôi có thể sử dụng mô-đun QSFP28 của bạn trên thiết bị chuyển mạch Arista 7170-32C không?

Có, TQSFP28-100G-FR1 của chúng tôi hoàn toàn tương thích với Arista QSFP-100G-FR

Đảm bảo 100% tương thích với các cổng 100G QSFP28 của thiết bị chuyển mạch Arista

• Quang học của bạn có thể tương tác với QSFP28 CWDM4 không?

Không, điều chế quang học của chúng khác nhau, khi CWDM4 sử dụng 4 * 25G NRZ nhưng FR1 này sử dụng 1 * 100G PAM4

• Điều gì sẽ xảy ra nếu tôi thấy quang học của bạn không phù hợp với liên kết cáp quang của chúng tôi, xảy ra mất tín hiệu nghiêm trọng?

Quang học của chúng tôi được sản xuất bằng cách sử dụng các thành phần mới thông qua kiểm soát QC nghiêm ngặt đối với kiểm tra thông số và hiệu suất, trên máy phát hiện lỗi và sơ đồ mắt.Tỷ lệ trên 99,9%

Nếu bất kỳ lỗi chất lượng nào xảy ra trong phạm vi bảo hành, chúng tôi sẽ sắp xếp dịch vụ thay thế / sửa chữa ngay lập tức

• Bạn có bán loại Quang học 100G QSFP28 khác không?

Có, chúng tôi có thể cung cấp QSFP28 100G SR4, PSM4, LR4, PLR4, CWDM4, CWDM4-Lite, ER4L, ER4, ZR4, v.v.
