Bộ thu phát quang Cisco QSFP-40 QSFP28 10-3317-01 40GBASE và 100G SR BiDi

Bộ thu phát Cisco QSFP-40/100-SRBD 10-3317-01 40GBASE và 100G QSFP28 SR-BiDi

Cisco QSFP-40/100-SRBDTổng quan về bộ thu phát

Lưu lượng truy cập trung tâm dữ liệu tiếp tục tăng, được thúc đẩy bởi sự gia tăng hoạt động của máy chủ, mật độ ứng dụng trên các máy chủ ảo hóa và nhu cầu về kết nối đông tây giữa các máy chủ với độ trễ thấp.Khi bộ thu phát hai hướng (BiDi) QSFP + 40Gb phổ biến được phát hành, lần đầu tiên nó cho phép các nhà khai thác trung tâm dữ liệu nâng cấp từ 10Gb lên 40Gb mà không cần thay thế cơ sở hạ tầng cáp quang.BiDi tốc độ kép thế hệ tiếp theo, có cả chế độ hoạt động 40Gb và 100Gb, mang lại những lợi ích tương tự và hơn thế nữa.

Bộ thu phát BiDi tốc độ kép của Cisco QSFP 40/100 Gb có thể hoạt động như một BiDi 40Gb, phù hợp với phạm vi của nó tương ứng là 100m và 150m so với cáp quang đa chế độ OM3 và OM4.Ở chế độ 100Gb, phạm vi của BiDi tốc độ kép lần lượt là 70m và 100m trên OM3 và OM4.Trong cả hai chế độ, phạm vi tiếp cận BiDi phù hợp với đối tác SR4 của nó.

Là một bộ thu phát đơn với hai chế độ hoạt động này, BiDi tốc độ kép của Cisco cho phép các nhà khai thác trung tâm dữ liệu sử dụng lại cơ sở hạ tầng MMF được kết nối LC song công hiện có của họ để di chuyển từ 10 Gb sang kết nối Ethernet 40 Gb hoặc 100 Gb hoặc di chuyển từ 40Gb đến 100Gb.

Các thông số cho the Bộ thu phát quang Cisco QSFP28 100G:

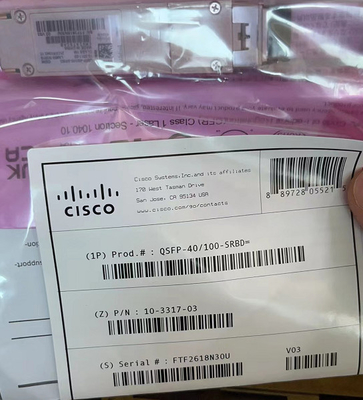

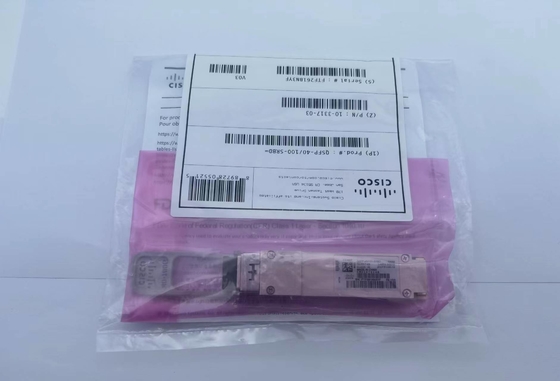

Ảnh cho Cisco QSFP28 100G và 40G QSFP-40/100-SRBDMáy thu phát

Các tính năng và lợi ích của mô-đun quang Cisco QSFP28 100G

● Khả năng tốc độ kép 40Gb và 100Gb
● Tương thích ngược với 40Gb QSFP + BiDi
● Hệ số dạng QSFP28
● Hoạt động trên cơ sở hạ tầng cáp quang MMF được kết nối với LC song công, giống như 10Gb SR và 40Gb BiDi
● Sửa lỗi chuyển tiếp tích hợp
● Điều chế quang học PAM4
● Công nghệ quang học hai hướng
● Cho phép nâng cấp gia tăng lên 100Gb từ 10Gb SR hoặc 40Gb BiDi

Tương thích ngược với công nghệ 40Gb BiDi của Cisco
Chỉ có Cisco cung cấp khả năng tương thích ngược với các bộ thu phát BiDi 40Gb gốc ở dạng QSFP28.

Giống như BiDi 40Gb nguyên bản, BiDi tốc độ kép 40/100 Gb truyền hai hướng trên cả hai sợi, sử dụng bước sóng danh nghĩa 850nm và 910nm và bộ lọc ghép kênh phân chia bước sóng thụ động (WDM) ở hai đầu cô lập các kênh Tx và Rx.Ở chế độ 40Gb, nó truyền và thu các kênh NRZ 20Gb trên mỗi sợi quang, cho tổng băng thông tổng cộng là 40Gb.

Ở chế độ 100Gb, nó hoạt động các kênh PAM4 50Gb, cho tổng băng thông tổng hợp là 100Gb.Công nghệ PAM4 cho phép tốc độ dữ liệu 50Gb với tín hiệu ở tốc độ 25Gbaud.he 40 / 100G BiDi chứa một hộp số để dịch tín hiệu từ định dạng 4x25G, có nguồn gốc từ hệ số hình thức QSFP28, sang định dạng 2x50Gb cho miền quang học.Nó cũng sử dụng tính năng sửa lỗi chuyển tiếp trên bo mạch (FEC) để giảm tỷ lệ lỗi bit.Điều này làm cho nó có thể sử dụng công nghệ máy phát và máy thu thế hệ hiện tại.

BiDi tốc độ kép 40/100 Gb cung cấp nhiều tùy chọn di chuyển cho khách hàng của Cisco, những người hiện đang vận hành liên kết 10Gb hoặc 40Gb trong kiến ​​trúc trung tâm dữ liệu của họ.Bằng cách nâng cấp thiết bị mạng từng đầu một, các nhà khai thác có thể linh hoạt trong lịch trình và ngân sách.
