Thông tin chi tiết sản phẩm:
|
| Cổng cáp quang: | 16 QSFP ports (64 total ports); 16 cổng QSFP (tổng cộng 64 cổng); E_Ports, F_Ports, | Tối đa được chứng nhận: | 6,000 active nodes; 6.000 nút hoạt động; 56 switches, 19 hops in Brocade Fabric OS® |
|---|---|---|---|
| Khả năng mở rộng: | Toàn bộ kiến trúc vải với tối đa 239 công tắc | Trọng lượng: | 3,56 kg |
| Nhiệt độ: | 0 ° C đến 40 ° C (32 ° F đến 104 ° F) | Các loại lưu lượng dữ liệu: | Công tắc vải hỗ trợ unicast |
| Kích thước khung tối đa: | Tải trọng 2.112 byte | Bộ đệm khung: | 8.192 trên mỗi cánh 64 cổng, được phân bổ động |
| Làm nổi bật: | DCX 8510 Ống dẫn sợi quang,64x Cổng 16g gấm dcx 8510,64x Cổng 16g thổ cẩm FC16-64 |
||

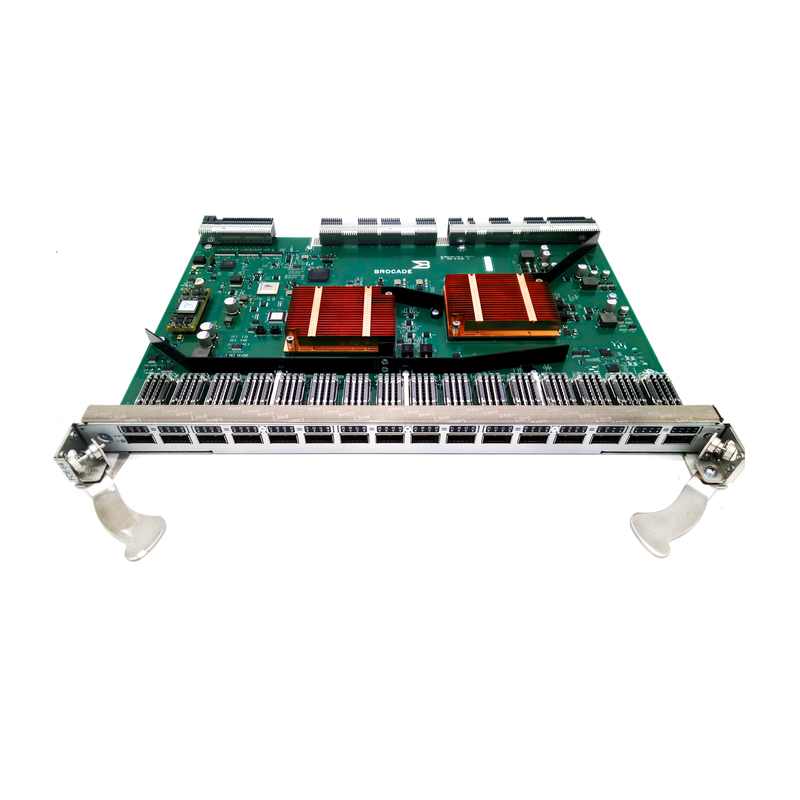

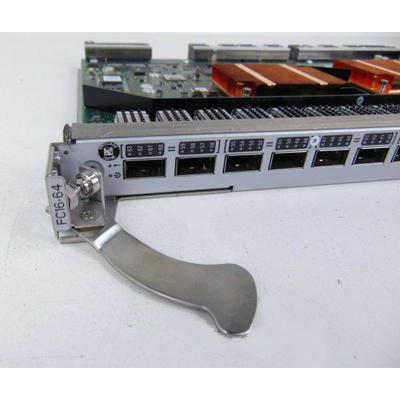

Gấm FC16-64 DCX 8510 Cổng 64x 16g Lưỡi dao kênh sợi mật độ cao
FC16-64 Mô-đun mở rộng lưỡi cắt kênh sợi quang
Mô tả Sản phẩm:
Brocade FC16-64 có 16 cổng QSFP với mỗi giao diện cổng vật lý được cấu hình hợp lý dưới dạng cổng Kênh sợi quang 4 × 16 Gbps tuân thủ các thông số kỹ thuật của Kênh sợi quang 14,025 Gbps và duy trì hỗ trợ tương thích ngược cho hai thế hệ thông số kỹ thuật Kênh sợi quang trước đó — 8,5 Gbps và 4,25 Gbps.Bằng cách sử dụng QSFP mật độ cao và công suất thấp để kết nối, Brocade FC16-64 Port Blade cho phép
hợp nhất các cổng vật lý và giảm 75% số cáp, giúp đơn giản hóa việc quản lý cáp và tăng khả năng mở rộng để mang lại sự linh hoạt hơn cho doanh nghiệp.
| Những đặc điểm chính | Kiến trúc hệ thống |
|
Các loại phương tiện
|
Đầu nối QSFP có thể cắm nóng bằng thổ cẩm;Đầu nối cáp ribbon 4 × 16 Gbps SWL, MPO 1 × 12 (66 m OM3, 100 m OM4; Brocade FC16-64 QSFPs chỉ hỗ trợ 4/8/16 Gbps [không phải 2 Gbps hoặc 10 Gbps]) |
|
Chuyển đổi độ trễ
|
Độ trễ của cổng chuyển mạch cục bộ là 700 ns;độ trễ từ lưỡi đến lưỡi là 2,1 µsec;mã hóa / nén là 5,5 µsec cho mỗi nút;Sửa lỗi chuyển tiếp (FEC) thêm 400 ns giữa các E_Ports (được bật theo mặc định)
|
|
Băng thông tổng hợp của Kênh sợi quang |
512 Gbps (tốc độ dữ liệu)
|
| Công suất tối đa | 118 watt khi được điền đầy đủ với 16 tiêu chuẩn SWL QSFP tiêu thụ công suất tối đa 134 watt |
| Rung động | Hoạt động: 0,5 g sin, 0,4 grms ngẫu nhiên, 5 đến 500 Hz Không hoạt động: 2,0 g sin, 1,1 grms ngẫu nhiên, 5 đến 500 Hz |
|
Phần mềm quản lý được hỗ trợ |
HTTP, SNMP v1 / v3 (FE MIB, FC Management MIB), SSH;Kiểm toán, Syslog;Brocade Advanced Web Tools, Brocade Network Advisor SAN Enterprise hoặc Brocade Network Advisor SAN Professional Plus;Giao diện dòng lệnh (CLI);Tuân thủ SMI-S;Lĩnh vực hành chính;giấy phép dùng thử cho các khả năng của tiện ích bổ sung
|
| Bảo vệ | Mã hóa AES-GCM-256 trên ISL;DH-CHAP (giữa thiết bị chuyển mạch và thiết bị đầu cuối), xác thực chuyển mạch FCAP;Tuân theo FIPS 140-2 L2, HTTPS, IPsec, lọc IP, LDAP với IPv6, OpenLDAP, Cổng ràng buộc, RADIUS, Kiểm soát truy cập dựa trên vai trò do người dùng xác định (RBAC), Bản sao bảo mật (SCP), RPC bảo mật, SFTP, SSH v2, SSL, Chuyển đổi ràng buộc, TACACS +, Công tắc đáng tin cậy |
|
Chẩn đoán
|
Tích hợp bộ tạo luồng, chẩn đoán cáp ClearLink (không hỗ trợ loopback điện / quang), lưu lượng liên kết / độ trễ / khoảng cách;POST và nhúng chẩn đoán trực tuyến / ngoại tuyến, bao gồm giám sát môi trường, FCping và Pathinfo (FC theo dõi), phản chiếu luồng, trình xem khung hình, khởi động lại daemon không gián đoạn, phản chiếu cổng, giám sát sức khỏe quang học, giám sát năng lượng (chỉ dành cho lưỡi dao 16 Gbps), RAStrace ghi nhật ký và phát hiện khởi động lại cuộn (RRD)
|
Mức tiêu thụ điện năng thấp nhất
Bộ thu phát quang QSFP tương thích với kênh sợi quang Brocade 4 × 16 Gbps là bộ thu phát quang điện áp thấp (3,3 V), có thể thay thế nóng, có khả năng chẩn đoán kỹ thuật số tuân thủ đặc điểm kỹ thuật cơ học QSFP MSA (SFF-8436). Bộ thu phát quangQSFP cung cấp cho Brocade FC16-64 với mật độ cao hiện đại và tiêu thụ điện năng ít hơn 285% so với bốn SFP tiêu chuẩn (1,4 W so với 4 W), mức tiêu thụ điện năng thấp nhất so với bất kỳ lưỡi chuyển mạch Fibre Channel nào.Trên thực tế, một Brocade DCX 8510 được trang bị đầy đủ tám Cánh cổng Brocade FC16-64 không chỉ cung cấp mật độ cổng cao nhất mà còn chỉ tiêu thụ 1.902 watt (0,19 W / Gbps).Sản phẩm cạnh tranh gần nhất đòi hỏi năng lượng nhiều hơn 40% để
cấp nguồn cho cổng ít hơn 25 phần trăm.Thông qua việc sử dụng QSFP tiết kiệm năng lượng, Brocade đã cho phép các tổ chức CNTT đạt được mức độ củng cố cơ sở hạ tầng mới trong khi giảm mức tiêu thụ điện năng tổng thể.
