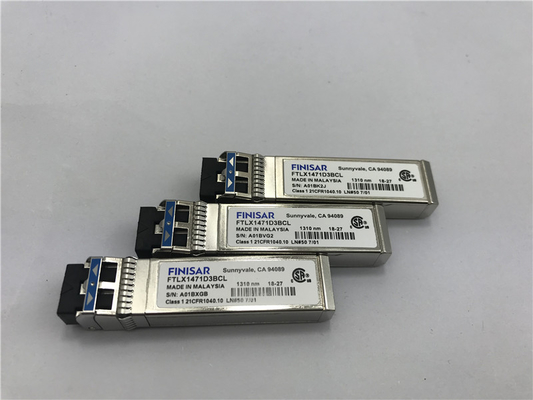

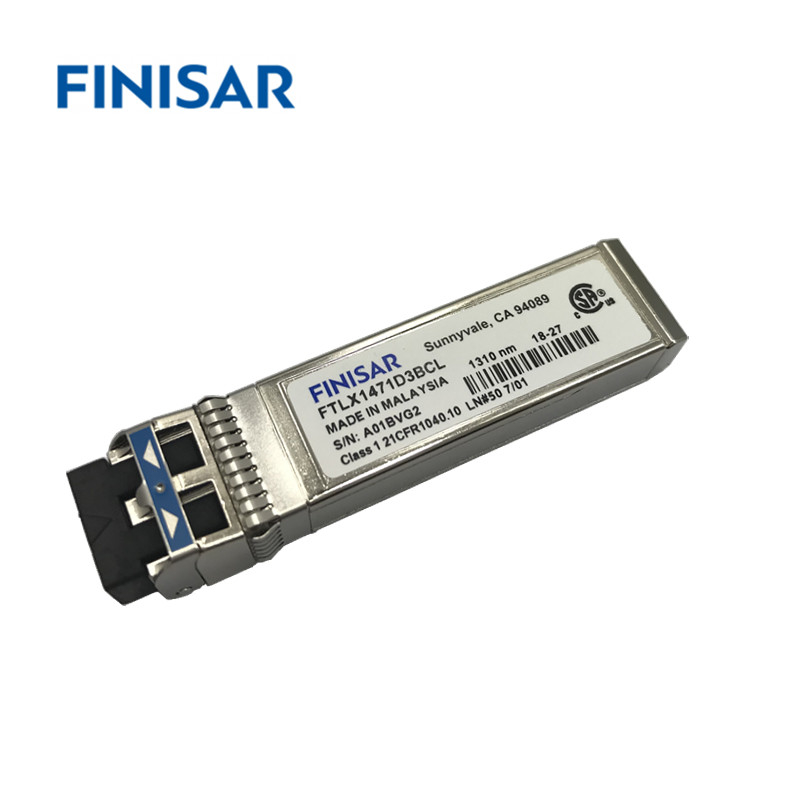

Mô-đun Finisar FTLX1471D3BCL Bộ thu phát 10G Sợi SFP 10Km 1310nm



Chức năng chẩn đoán kỹ thuật số


Bộ thu phát Finisar FTLX1471D3BCL SFP + hỗ trợ giao thức truyền thông nối tiếp 2 dây như được định nghĩa trong SFP MSA1.Nó

có liên quan rất chặt chẽ với E2 PROM được xác định trong tiêu chuẩn GBIC, với các thông số kỹ thuật điện giống nhau.SFP tiêu chuẩn

ID nối tiếp cung cấp quyền truy cập vào thông tin nhận dạng mô tả khả năng của bộ thu phát, giao diện tiêu chuẩn,

nhà sản xuất và các thông tin khác.Ngoài ra, bộ thu phát Finisar SFP + cung cấp khả năng giám sát chẩn đoán kỹ thuật số nâng cao

giao diện, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ bộ thu phát, dòng phân cực laser,

công suất quang truyền đi, công suất quang nhận và điện áp cung cấp cho máy thu phát.Nó cũng xác định một hệ thống cảnh báo phức tạp

và cờ cảnh báo, cảnh báo cho người dùng cuối khi các thông số vận hành cụ thể nằm ngoài phạm vi bình thường được thiết lập của nhà máy.Các

SFP MSA xác định bản đồ bộ nhớ 256 byte trong E2 PROM có thể truy cập qua giao diện nối tiếp 2 dây tại địa chỉ 8 bit

1010000X (A0h).Giao diện giám sát chẩn đoán kỹ thuật số sử dụng địa chỉ 8 bit 1010001X (A2h), vì vậy ban đầu

bản đồ bộ nhớ ID nối tiếp được xác định vẫn không thay đổi.Giao diện giống hệt và do đó hoàn toàn tương thích ngược với cả hai

Đặc điểm kỹ thuật GBIC và Thỏa thuận đa nguồn SFP.Giao diện hoàn chỉnh được mô tả trong Ghi chú ứng dụng Finisar

AN2030: “Giao diện giám sát chẩn đoán kỹ thuật số cho máy thu phát quang SFP”.Thông tin chẩn đoán và vận hành là

được giám sát và báo cáo bởi Bộ điều khiển thu phát chẩn đoán kỹ thuật số (DDTC) bên trong bộ thu phát, được truy cập

thông qua giao diện 2 dây nối tiếp.Khi giao thức nối tiếp được kích hoạt, tín hiệu đồng hồ nối tiếp (SCL, Mod Def 1) được tạo ra bởi

máy chủ.Đồng hồ cạnh tích cực đưa dữ liệu vào bộ thu phát SFP thành những phân đoạn của E2 PROM không được ghi-

được bảo vệ.Đồng hồ cạnh âm kiểm tra dữ liệu từ bộ thu phát SFP.Tín hiệu dữ liệu nối tiếp (SDA, Mod Def 2) là hai chiều cho

truyền dữ liệu nối tiếp.Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu thời điểm bắt đầu và kết thúc kích hoạt giao thức nối tiếp.Các

bộ nhớ được tổ chức dưới dạng một chuỗi các từ dữ liệu 8 bit có thể được giải quyết riêng lẻ hoặc tuần tự.Để biết thêm

thông tin, vui lòng xem tài liệu SFP MSA1,5 và Ghi chú Ứng dụng Finisar AN-2030.Hãy lưu ý rằng đánh giá

bo mạch FDB-1018 có sẵn phần mềm Finisar ModDEMO cho phép sử dụng giao tiếp đơn giản qua nối tiếp 2 dây

giao diện
