Thông tin chi tiết sản phẩm:
|
| Yếu tố hình thức: | QSFP28 | Tốc độ dữ liệu: | 100g |
|---|---|---|---|
| Bước sóng trung tâm: | LWDM4 | Khoảng cách truyền: | 30km |
| Nhiệt độ: | 0C ~ + 70C | OEM hoặc ODM: | Ủng hộ |
| Trọng lượng: | 0,06kg mỗi mảnh | Sự bảo đảm: | 3 năm |
| Làm nổi bật: | Bộ thu phát mô-đun LWDM4 30KM 100G QSFP28,Bộ thu phát EML APD 100g qsfp28,Bộ thu phát mô-đun QSFP28 EML APD |
||

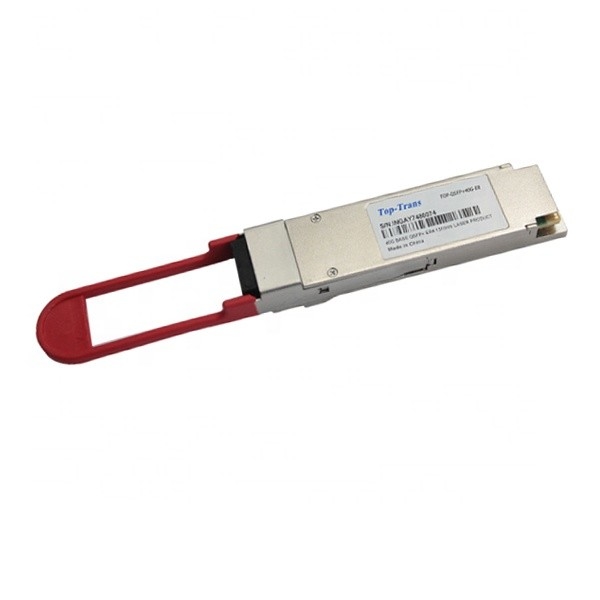

Bộ thu phát QSFP28 100G LWDM4 30KM EML APD bằng sợi quang đơn mode LC
Bộ thu phát QSFP28 100G
Mô-đun thu phát nhận 4 kênh dữ liệu điện 25Gb / s, được xử lý bởi IC đồng hồ và khôi phục dữ liệu (CDR) 4 kênh giúp định hình lại và giảm độ chập chờn của mỗi tín hiệu điện.Sau đó, IC điều khiển laser EML chuyển đổi từng một trong 4 kênh tín hiệu điện thành tín hiệu quang được truyền từ một trong 4 laser EML được làm mát được đóng gói trong Cụm con Quang phát (TOSA).Mỗi tia laser phóng tín hiệu quang ở bước sóng cụ thể được chỉ định trong các yêu cầu IEEE 802.3ba 100GBASE-ER4.Các tín hiệu quang 4 làn này sẽ được ghép kênh quang học thành một sợi đơn bởi WDM MUX quang 4-1.Công suất đầu ra quang học của mỗi kênh được duy trì không đổi bằng mạch điều khiển công suất tự động (APC).Có thể tắt đầu ra của máy phát bằng tín hiệu phần cứng TX_DIS và / hoặc giao diện nối tiếp 2 dây.
Bộ thu nhận tín hiệu quang LAN WDM 4 làn.Các tín hiệu quang được khử ghép bởi một DEMUX quang học 1 đến 4 và mỗi kênh trong số 4 kênh tín hiệu quang kết quả được đưa vào một trong 4 bộ thu được đóng gói vào Cụm con quang bộ thu (ROSA).Mỗi bộ thu chuyển đổi tín hiệu quang thành tín hiệu điện.Các tín hiệu điện được tái tạo sẽ được loại bỏ và khử nhiễu và khuếch đại bởi phần RX của CDR 4 kênh.Các tín hiệu điện đầu ra 4 làn đã được gỡ bỏ tuân thủ các yêu cầu về giao diện CEI-28G-VSR.Ngoài ra, mỗi tín hiệu quang nhận được sẽ được giám sát bởi phần DOM.Giá trị được giám sát được báo cáo thông qua giao diện nối tiếp 2 dây.Nếu một hoặc nhiều tín hiệu quang nhận được yếu hơn mức ngưỡng, cảnh báo phần cứng RX_LOS sẽ được kích hoạt.
Thông số
| Loại sợi | Cáp một chế độ |
| Kết nối | LC |
| Laser và TIA | EML và APD |
| Năng lượng TX | -2,9 đến 4,5 dBm |
| Độ nhạy Rx | -16,9 đến 4,9 dBm |
| Tỷ lệ tuyệt chủng | 7,0 dB |
| Sự tiêu thụ năng lượng | 4,5 W |
| Nguồn điện duy nhất | 3,3 V |
ĐẶC ĐIỂM SẢN PHẨM
CÁC ỨNG DỤNG
Câu hỏi thường gặp
Q1.Các mô-đun thu phát của bạn có tương thích với Cisco không?
A1: Có, bộ thu phát Topstar có thể tương thích với Cisco.Tất cả các SFP của thương hiệu Topstar đều tương thích với các sản phẩm cùng loại: Cisco, Nortel, Juniper, 3COM, H3C, Alcatel-lucent, FOUNDRY, D-Link, EXTREME, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, Feixun ... vv.
Quý 2.Làm thế nào để công ty của bạn làm liên quan đến kiểm soát chất lượng?
A2: Mọi sợi quang đều được kiểm tra riêng lẻ tại trung tâm kiểm tra của chúng tôi và cũng được kiểm tra khả năng tương thích trên nhiều nhãn hiệu thiết bị mạng khác nhau.
Q3.Các điều khoản thương mại là gì?
A3: Thời gian dẫn: chúng tôi giữ 40.000 chiếc SFP trong kho sẵn sàng vận chuyển.
Thời hạn thanh toán: T / T, Western Union, Alipay, Paypal, L / C, v.v. cho tùy chọn của bạn.
Q4.Phạm vi nhiệt độ hoạt động của mô-đun quang học là gì?
A4: Phạm vi nhiệt độ thương mại (COM): 0 đến 70 ° C (32 đến 158 ° F)
Phạm vi nhiệt độ mở rộng (EXT): - 5 đến 85 ° C (23 đến 185 ° F)
Phạm vi nhiệt độ công nghiệp (IND) :: - 40 đến 85 ° C (-40 đến 185 ° F)
Phạm vi nhiệt độ lưu trữ: -40 đến + 85 ° C (-40 đến 185 ° F)
Chúng tôi có thể cung cấp theo yêu cầu của bạn.
