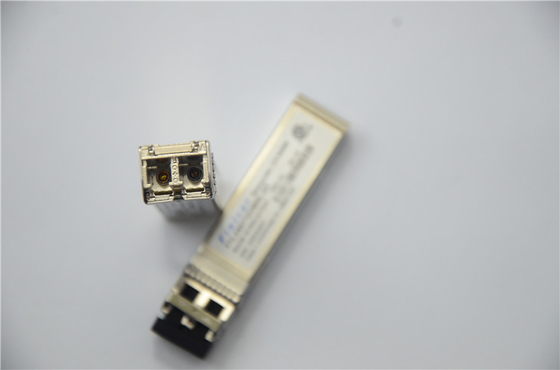

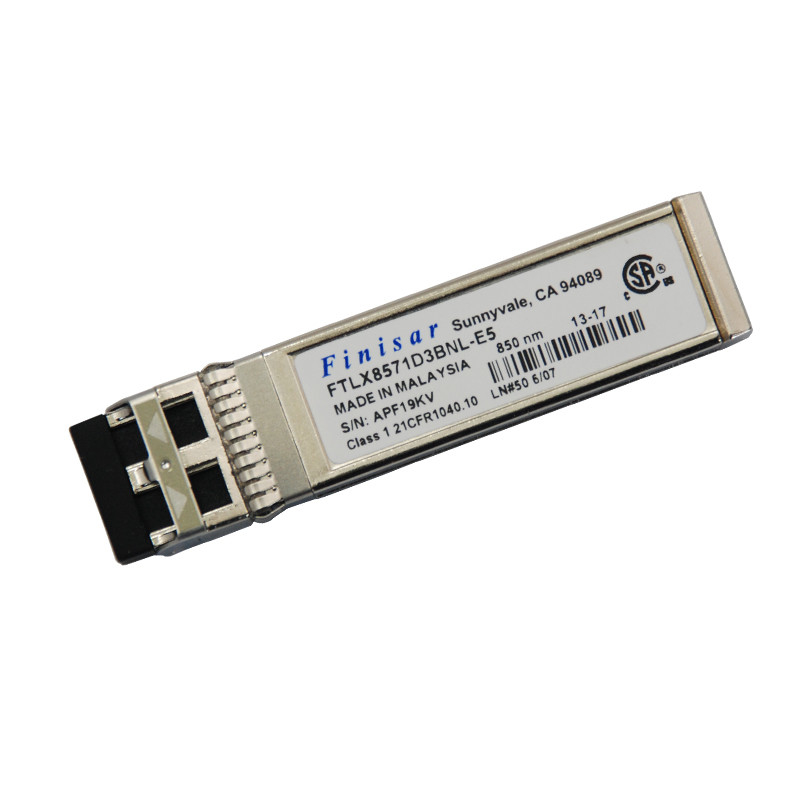

Mô-đun FTLX8571D3BNL gốc Bộ thu phát sợi quang 10G 300m SFP 850nm

Dấu chân SFP+ có thể cắm nóng

• Hỗ trợ tốc độ bit có thể lựa chọn 1,25 Gb/s hoặc 9,95 đến 10,3 Gb/s

• Công suất tiêu tán < 1W

• Tuân thủ RoHS-6 (không chì)

• Dải nhiệt độ thương mại 0°C đến 70°C

• Nguồn điện đơn 3,3V • Chiều dài liên kết tối đa 300m trên MMF 2000 MHZ-km

• Laser VCSEL 850nm không được làm mát

• Giao diện điện hạn chế máy thu

• Đầu nối LC song công • Chức năng chẩn đoán kỹ thuật số tích hợp sẵn.

CÁC ỨNG DỤNG

• Ethernet 1000BASE-SX 1G

• Ethernet 10GBASE-SR/SW 10G

Tính năng củaFTLX8571D3BNL

Finisar FTLX8571D3BNL Bộ thu phát SFP+ nhiệt độ mở rộng hỗ trợ giao thức truyền thông nối tiếp 2 dây như

định nghĩa trong SFF-8472.Nó có liên quan rất chặt chẽ với E2 PROM được định nghĩa trong tiêu chuẩn GBIC, với cùng hệ thống điện

thông số kỹ thuật.ID sê-ri SFP+ tiêu chuẩn cung cấp quyền truy cập vào thông tin nhận dạng mô tả bộ thu phát

khả năng, giao diện tiêu chuẩn, nhà sản xuất và các thông tin khác.Ngoài ra, bộ thu phát Finisar SFP+ cung cấp

giao diện giám sát chẩn đoán kỹ thuật số nâng cao, cho phép truy cập thời gian thực vào các thông số vận hành của thiết bị như

nhiệt độ của bộ thu phát, dòng phân cực laser, công suất quang truyền đi, công suất quang nhận được và nguồn cung cấp bộ thu phát

Vôn.Nó cũng xác định một hệ thống báo động và cờ cảnh báo tinh vi, cảnh báo cho người dùng cuối khi hoạt động cụ thể

thông số nằm ngoài phạm vi bình thường do nhà sản xuất thiết lập.SFF-8472 xác định bản đồ bộ nhớ 256 byte trong E2 PROM đó là

có thể truy cập qua giao diện nối tiếp 2 dây tại địa chỉ 8 bit 1010000X (A0h).Giao diện giám sát chẩn đoán kỹ thuật số

sử dụng địa chỉ 8 bit 1010001X (A2h), vì vậy bản đồ bộ nhớ ID nối tiếp được xác định ban đầu không thay đổi.Các

giao diện giống hệt và do đó hoàn toàn tương thích ngược với cả Thông số kỹ thuật GBIC và Đa nguồn SFP

Hiệp định.Giao diện hoàn chỉnh được mô tả trong Ghi chú ứng dụng Finisar AN2030: “Giám sát chẩn đoán kỹ thuật số

Giao diện cho bộ thu phát quang SFP”.

Thông tin điều hành và chẩn đoán được giám sát và báo cáo bởi một Digital

Bộ điều khiển thu phát chẩn đoán (DDTC) bên trong bộ thu phát, được truy cập thông qua giao diện nối tiếp 2 dây.Khi

giao thức nối tiếp được kích hoạt, tín hiệu đồng hồ nối tiếp (SCL, Mod Def 1) được tạo bởi máy chủ.Đồng hồ cạnh tích cực

dữ liệu vào bộ thu phát SFP vào các phân đoạn của E2 PROM không được bảo vệ chống ghi.Đồng hồ cạnh âm

dữ liệu từ bộ thu phát SFP.

Tín hiệu dữ liệu nối tiếp (SDA, Mod Def 2) là hai chiều để truyền dữ liệu nối tiếp.Máy chủ

sử dụng SDA kết hợp với SCL để đánh dấu điểm bắt đầu và kết thúc kích hoạt giao thức nối tiếp.Ký ức được sắp xếp như một

loạt các từ dữ liệu 8 bit có thể được xử lý riêng lẻ hoặc tuần tự.Để biết thêm thông tin, vui lòng xem SFF-

8472 và Ghi chú Ứng dụng Finisar AN-2030.Xin lưu ý rằng bảng đánh giá FDB-1027 có sẵn với

Phần mềm Finisar ModDEMO cho phép sử dụng giao tiếp đơn giản qua giao diện nối tiếp 2 dây.
